3500/25 149369-01 本特利键相模块

BENTLY本特利监测模块、传感器、延伸线缆介绍

监测模块

BENTLY本特利监测模块，如136188-01型号，是一种用于工业自动化系统的设备，主要用于数据采集和系统输入输出。该模块支持以太网和RS232通信协议，适用于需要远程监控和控制的工业环境。它广泛应用于各种工业领域，包括水泥、木业、石业、橡胶、石油、化工、发电、环保、水处理、制冷、交通、钢铁、食品、饮料、船舶等。

该模块在新设备或系统的安装过程中，可以作为组件实现不同设备之间的数据交换和控制；对于特定的工业需求，可以通过定制模块的功能以满足特定的生产流程或控制要求；在现有生产线的改造中，它可以作为部件提升生产线的自动化水平和数据采集能力；当需要替换原有设备的电气部件时，该模块能确保生产的连续性和稳定性。

传感器

BENTLY本特利传感器，如330500-02-01型号探头，是监测系统的关键组成部分。这些传感器通常安装于现场，用于检测轴承的振动、位移、转速等参数。它们通过电涡流传感技术，将被测轴承表面与探头顶端的距离转变为容易采集识别的直流或交流电压信号，用以分析轴承的位移或振动。

传感器的安装质量直接影响其长周期运行效果，因此安装前需确保选型正确且检验合格。探头的线性范围与其直径有关，直径越大，线性范围越宽。安装时还需根据现场条件选定合适的延伸电缆长度和匹配的前置器型号，以避免混搭影响传感器系统线性，造成测量失真。

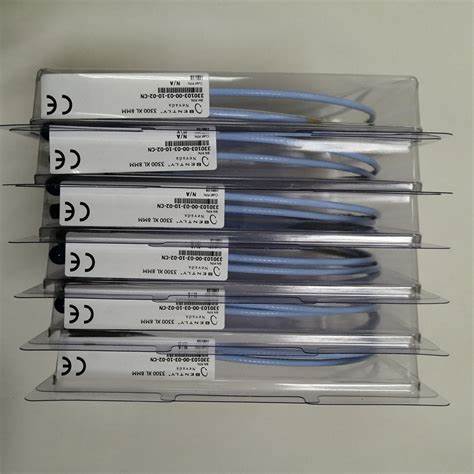

延伸线缆

BENTLY本特利延伸线缆是连接传感器探头与前置器的关键部件，用于传输探头检测到的信号。这些线缆采用高质量材料和工艺制造，如高纯度的铜导体和优质的绝缘材料，以确保信号传输的稳定性和长久耐用性。

延伸线缆有多种类型，包括标准电缆、铠装电缆和FluidLoc电缆等。标准电缆适用于对应用环境要求不高的传感器；铠装电缆则因其坚固的外壳和绝缘性能，广泛应用于化工、冶金、机械制造等恶劣环境；FluidLoc电缆则能防止水、油等液体沿电缆内部泄漏到机器外部，保护机器正常工作。

在选型时，应确保延伸电缆的长度加探头电缆的长度之和大于探头安装处到前置器安装处的距离。安装时，需将延伸电缆接头与探头高频接头手动紧固联接，并使用套管进行绝缘和保护。对于过长的电缆，应盘成直径不小于50mm的圆形并用绑带扎紧后固定。

安装与应用场景

安装

1. 监测模块安装：
• 应由经过专业培训的人员进行安装、操作和维护。
• 在安装前需仔细阅读并遵守相关的安全指南。
2. 传感器安装：
• 确保探头选型正确且检验合格。
• 根据设备的极限动距离选定合适的探头直径。
• 安装时确保探头与延伸电缆、前置器的连接正确无误。
3. 延伸线缆安装：
• 确保电缆长度合适，避免过长或过短。
• 将电缆接头与探头、前置器紧固联接，并使用套管进行绝缘和保护。
• 对于过长电缆，需按规定方法盘绕并固定。

应用场景

BENTLY本特利监测模块、传感器和延伸线缆广泛应用于各种工业领域，特别是在需要实时监测设备运行状态、预防故障发生的场景中。它们能够有效地获取设备早期故障信号，对潜在风险进行诊断评估，从而确保设备的安全平稳运行。具体应用场景包括但不限于：

• 大型旋转设备的状态监测（如风力发电机、水力涡轮机等）。
• 化工、冶金、机械制造等行业的生产线监测。
• 发电厂的设备运行状态监测。
• 交通运输领域的车辆运行状态监测。
• 其他需要实时监测设备运行状态、预防故障发生的工业场景。
